您的位置：动力设备——压缩空气过滤干燥设备系列
压缩空气过滤干燥系统流程图  气源及净化设备： 洁净的压缩空气对于喷砂喷涂作业来说是必须 的，大气中所含的水气及压缩过程中所产生的 油水会严重影响喷砂喷涂质量。 |

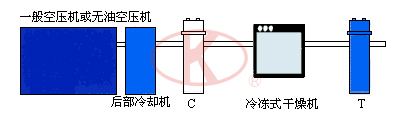

一般保护性用途 |
|

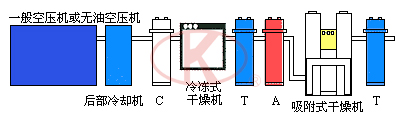

低露点系统 |
||
特殊低露点系统 |
||
 |
 |
 |
| 高温型冷冻式干燥机 | 冷冻式干燥机 | 水冷后冷却器 |
| 高温型冷冻式干燥机（风冷）的使用条件： 工作压力：标准0.7MPa 最高1.0MPa； 入口容许温度：标准65℃最高80℃以下； 环境温度：标准38℃ 最高40℃以下。 |
||
| JCD规格表 | |||
| 型 号 | 空气处理量 | 外形尺寸（mm） | 进出口管径 |
| JCD-5SG | 0.6 | 530×350×450 | Rc1/2″ |
| JCD-10SG | 1.2 | 810×430×950 | R1″ |
| JCD-20SG | 2.3 | 810×430×950 | R1″ |
| JCD-30SG | 3.5 | 810×430×950 | R1 1/2″ |
| JCD-60GF | 6.5 | 1080×680×1365 | R1 1/2″ |
| JCD-75GF | 8.5 | 1330×680×1450 | R2″ |
| JCD-120GF | 12.5 | 1605×630×1450 | DN80（3″）法兰 |
| JCD-150GF | 17 | 1580×900×1760 | DN80（3″）法兰 |
| JCD-200GF | 23 | 1580×900×1760 | DN80（3″）法兰 |
| JCD-250GF | 27 | 1730×995×1840 | DN80（3″）法兰 |
| JCD-300GF | 34 | 1980×995×2025 | DN100（4″）法兰 |
| JCD-K600NF | 65 | 2700×1150×2100 | DN125（5″）法兰 |
