Since 1993 股票代码:837430 厚积薄发 持续创新
人生就是博-尊龙凯时海绵磨料喷砂机设备 ACM型高效压送式喷砂机 KPBM型高效压送式喷砂机 环保吸送箱式喷砂机系列 多用途滚筒吸送箱式喷砂机 多工位吸送箱式喷砂机 定制专用型吸送箱式喷砂机 液体湿式箱式喷砂机 环保压送箱式喷砂机系列 多工位压送箱式喷砂机 定制专用型压送箱式喷砂机 锯片喷砂机 环保型边喷边吸喷砂机
环保压送箱式自动喷砂机 环保吸送箱式自动喷砂机 高科技行业专用自动喷砂机
喷丸室体与弹丸发生器 喷丸机器人/多轴机械臂 弹丸磨料回收及分选系统 数控喷丸机CNC电控系统 喷丸机丸料及压力控制系统 航空飞机工业数控喷丸机 汽车工业数控强化喷丸机 机车工业数控强力喷丸机 电力能源工业数控喷丸机 WPC精密喷丸表面处理
吊钩悬挂输送式抛丸机 型钢/钢管通过式抛丸机 钢板抛丸预处理线 履带式/转台式抛丸机
全自动机械回收式喷砂房 自动气力输送回收式喷砂房 集装箱自动喷砂房示范工程 喷砂房磨料回收筛选分离 喷砂房涂装房柔性升降大门 喷砂房工件输送/工作台车 喷砂房自动化电气控制系统 喷砂房滤筒除尘器设备 喷砂房布袋除尘器设备 文丘里湿式除尘器
热水器内胆喷砂生产线 钢管内壁自动喷砂生产线 显示器基板自动喷砂生产线 钛钼铝薄板自动喷砂生产线
LGPQ型高压无气喷涂机 LQPT型高压无气喷涂机 涂胶机与打胶机系列 高粘度双组份喷涂机 空气喷涂机系列 静电喷涂机/喷粉室 中小型干式喷漆室 湿式水帘喷漆室 自动涂装机/自动喷涂机
喷砂喷抛丸机器人 喷锌喷铝热喷涂机器人 喷粉涂装机器人 喷漆涂装机器人
电弧融射喷涂机/喷锌机 空冷微通道铝扁管喷锌线 自动热喷涂机/自动喷锌机
前处理系统设备 喷漆烘干生产线 喷粉烘干生产线 喷漆房烘干房系统 喷漆烘干两用房 喷砂房喷漆房系统 特氟龙涂装喷砂喷粉房/烘炉 风电设备喷砂房喷锌/喷漆房 船舶分段喷砂涂装房车间 VOC有机废气处理设备 燃油/燃气/电加热热风炉
工业搪瓷预处理技术及设备 热水器内胆涂搪技术及设备 换热元件搪瓷生产线
大型高效电/气遥控喷砂机 真空吸砂机/真空吸尘器 管道内壁喷砂器喷涂器 除湿机/暖风机/热风炉 后冷却器/移动式除尘器
压缩气源常见问题与总结
上海人生就是博-尊龙凯时冷喷涂系统技术介绍
飞机零部件喷丸强化设备飞机零部件精细喷砂机飞机机翼数控喷丸成形设备飞机零部件机器人喷涂系统1111111
船舶钢板抛丸预处理线船舶分段二次喷砂涂装房大型组合式喷吸砂机组焊缝清理喷砂机/吸砂机高效电/气遥控压送喷砂机吸砂机/除湿机/暖风机系列
变速箱齿轮数控强力喷丸机汽车A/B柱抛丸涂油生产线汽车铝轮毂自动喷砂机活塞/减震器自动涂装机轮毂模具烘干清洗喷涂设备汽车零部件抛丸清理生产线发动机曲轴/连杆喷丸机活塞件半自动喷砂机喷丸机刹车片粗化/车灯喷砂机
机车轮对清洗房/机车转向架喷砂房/喷漆烘干房齿轮/轮轴数控强力喷丸机压气机叶轮数控强力喷丸机机车车体喷砂房/喷烘房
桥梁钢结构喷砂涂装房焊缝清理边喷边吸喷砂机桥箱内壁清理喷砂机钢结构抛丸清理生产线
薄板钢板抛丸生产流水线冷藏箱机器人喷砂喷锌线集装箱喷砂喷漆涂装流水线液体集装罐喷砂房喷漆房承压设备及模块系统集成电梯导轨抛丸涂油生产线
工程机械环保喷砂房喷漆房
风电塔筒钢板抛丸预处理线风电塔筒喷砂房喷漆房风电轴承喷砂/喷锌/喷漆房太阳能发电硅片自动喷砂机核电部件喷丸小室超临界发电钢管内壁喷丸机风电增速机喷漆烘干生产线火电空冷微通道铝扁管喷锌风电变速箱齿轮强力喷丸机发电反应釜/缓冲罐/储罐
薄板钢板喷抛丸生产线重防腐喷砂/喷锌/喷涂设备管道内壁喷砂喷涂生产线焊缝清理边喷边吸喷砂机石化装备催化机真空抽料机采油注水管喷砂清理生产线石油化工承压设备系统集成
大型铸件喷砂喷涂生产线大铸件喷砂房喷漆房烘干房泵阀喷漆烘干生产流水线铸件内腔流道喷砂清理设备刀具喷砂/丸清理钝化设备
铝/钛合金板自动喷砂设备电气元件环保箱式喷砂机塑胶件自动喷涂生产线
植入人体钛合金数控喷丸机注射针粗化自动喷砂机医疗器械精控箱式喷砂机
印刷机械喷漆烘干一体房
水箱喷砂房特氟龙喷涂房电机部件再制造喷砂清理机
11111
aibluebox智慧盒—人工智能盒
可持续发展与ESG上海人生就是博-尊龙凯时节能减排项目人生就是博-尊龙凯时风能项目介绍人生就是博-尊龙凯时储能项目介绍人生就是博-尊龙凯时永磁项目介绍人生就是博-尊龙凯时循环水节能项目介绍人生就是博-尊龙凯时钢材深加工轻量化构件 技术和市场前景人生就是博-尊龙凯时智慧气源站项目介绍
您所在的位置:首页 > 新闻动态 > 行业新闻
近年来,我国桥梁建设发展迅速,钢桥以其抗震性好、自质量轻、施工周期短等优点,得到了越来越多的应用,尤其在跨江、跨海、跨峡谷的大跨度桥梁中均采用钢桥。表面腐蚀、应力腐蚀和疲劳腐蚀是导致这种特大钢桥构件产生外观缺陷、寿命降低以至于失去工作能力的重要原因之一。钢结构腐蚀不仅带来巨大的经济损失,同时也危及到结构的安全运行。因此,钢桥长效防腐涂装在工程建设中显得尤为重要。
由于影响钢桥长效防腐的因素很多,而且关注的角度也不同。其中,关注最多的是涂料本身和施工质量管理。本文主要论述了标准规范、涂装体系设计、涂装材料、施工管理等对长效防腐涂装质量的影响。
1 钢桥建设概况
交通运输部公路局为落实《国务院关于钢铁行业化解过剩产能实现脱困发展的意见》(国发[2016]6号)有关要求。以供给侧结构性改革加快推进公路钢结构桥梁建设,促进公路建设转型升级,提出了一些意见,意见中提到:当前,我国钢铁产能利用率不足70%,钢铁行业去产能、去库存的形势紧迫,需要各行业加大支持力度。目前,世界发达国家已逐步发展到了以钢结构桥梁为主的阶段,法国、日本、美国的钢结构桥梁比例已经分别到达了85%、41%、35%,相比较而言,我国钢结构桥梁应用不够广泛,占桥梁总数尚不到1%。
近年来,我国每年新增桥梁约2.8万座,是使用钢材的重要领域。也是加快推进钢结构桥梁的难得发展机遇。近些年,大型钢桥越来越多,以本公司所建钢桥为例,继港珠澳大桥之后,目前在产项目中,10万t以上的项目就有几座,如表1所示。

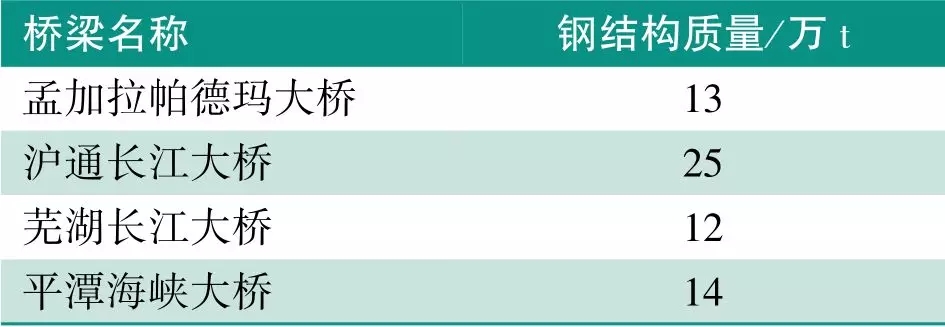

表1 10万t以上的在产桥梁项目
由表1可以看出,要高质量完成这些项目,高质量涂装是不可或缺的重要一环,也是整桥建设这一系统工程中的一个重要组成部分。
2 钢桥梁常见的长效重防腐体系
钢桥梁防腐标准中的防腐体系较多,如TB/T1527—2011《铁路钢桥保护涂装》和JT/T722—2008《公路桥梁钢结构防腐涂装技术条件》。其中JT/T722—2008体系根据腐蚀环境和保护年限的不同进行了更详细的划分。本公司所建的桥梁通常是国家重点工程,其要求的防腐体系都是长效型。所以最常用的是众多体系中性价比最高、施工性能最好的一种。
2.1氟碳面漆防腐体系
近几年,本公司制作的万t级以上桥梁的涂装方案大多采用环氧富锌底漆+环氧云铁中间漆+氟碳面漆(常规标准体系)的长效重防腐体系,如沪通长江大桥、虎门长江二桥、芜湖长江大桥、平潭海峡大桥、港珠澳大桥等。
2.2聚氨酯面漆防腐体系
近几年本公司承建的国外项目中,多采用无机/环氧富锌底漆+环氧云铁中间漆+聚氨酯面漆重防腐体系,如香港昂船洲大桥、德国单线(双线)桥、委内瑞拉桥、孟加拉帕德玛桥和美国VN桥。
3 影响钢桥防腐耐久性的因素及建议
目前大型钢桥的设计使用年限一般是100~120a,钢桥一旦开始运营,部分桥梁所处的环境根本无法再进行大面积重新防腐涂装,所以桥梁需要在制造施工中实施长效防腐涂装。技术标准规范对防腐涂装具有很强的指导意义,但认知程度的不同对其理解也会有所不相同,而且随着新涂料新工艺的发展,如果过于教条地理解标准规范可能会适得其反;涂装配套体系的合理性也是影响钢桥防腐耐久性的重要因素之一,尤其是设计创新的防腐配套方案,必须充分论证涂料的合理性;新品种或新涂料由于没有经过大生产应用,缺少足够的应用经验,也会出现各种问题,因此,涂料本身也是影响钢桥防腐耐久性的重要因素之一。另外施工管理、施工过程也是直接影响钢桥防腐耐久性的因素。
3.1标准因素
3.1.1 标准滞后
由于执行标准或规范每隔5~10a才修订一次,而防腐涂料及工艺更新较快,再加上环保法规的愈发严格,标准中会不可避免地出现部分内容不能满足现有涂装技术和环保要求。所以在使用标准时不能按部就班、太过教条,否则在实际施工时既保证不了工期又保证不了质量。
标准毕竟是技术性比较强的文件,没有一定涂装相关知识的人仅靠字面意思较难准确掌握其中的内容,不定期的贯标会十分必要。例如:TB/T1527—2011《铁路钢桥保护涂装》中,特制环氧富锌底漆干膜厚度为40μm/道,环氧云铁中间漆干膜厚度为40μm/道,这2个要求类似,都属于涂层干膜厚度要求,这与目前高固体分低VOC含量要求不匹配。目前的涂料通常不加稀释剂或加少量的稀释剂喷涂一道干膜厚度约80μm。如果严格按标准执行,特制环氧富锌漆中应加入大量的稀释剂来降低涂料的黏度,来保证喷涂一道底漆的厚度为40μm左右。因为稀释剂不参与涂料的化学反应,它会全部挥发到大气中污染环境。环保法规和标准对VOC限制就没有实际意义了。
另外,摩擦面处采用电弧喷铝工艺,由于施工过程中产生的大量噪音、弧光、金属粉尘对人和环境伤害很大,所以桥梁钢结构防腐喷铝施工通常都是夜间作业。但如果涂装厂房距离居民区较近,晚上涂装施工作业时的噪音很大,也会影响附近居民的正常生活。
3.1.2 对标准理解不足
设计防腐涂装体系在引用TB/T1527—2011《铁路钢桥保护涂装》时,往往忽略了摩擦面处采用电弧喷铝涂层的应用条件。标准中明确“对于栓焊梁的生产或储存在黄河以南地区时,宜采用无机富锌防锈防滑涂料喷涂摩擦面。”这是因为黄河以南地区的环境湿度大,铝涂层多孔,在这种环境下铝涂层表面极易返锈,如图1和图2所示。经充分试验验证,在保证期内铝涂层表面有锈但不影响抗滑移系数,仅是影响外观。实际桥梁杆件出现这种情况时,多数业主或监理不能接受返锈不美的外观,要求整改,不但费工费力甚至影响抗滑移性能。

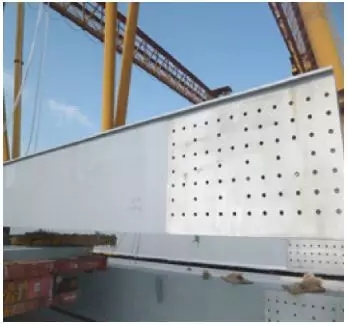

图1 储存不到1个月的铝涂层

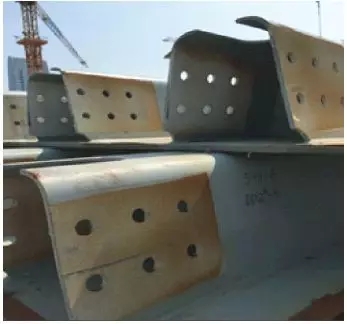

图2 储存5个月(期间被淋雨)的铝涂层
标准在长效防腐涂装中居核心地位,它相当于此行业的“法规”,它使各工序、质量要求、施工方法等“有法可依”,标准的导向十分重要。为此,建议标准修订时,应最先关注人的健康与安全。如有可替代的新涂料,应毫不犹豫地从标准中删除不环保工艺或材料。同时,新版标准出版时应开办多场贯标会,帮助下游各相关单位正确理解和使用桥梁防腐标准。当标准更新滞后时,桥梁施工管理人员应该用发展的眼光去解读标准和规范。
3.2涂装配套体系设计因素

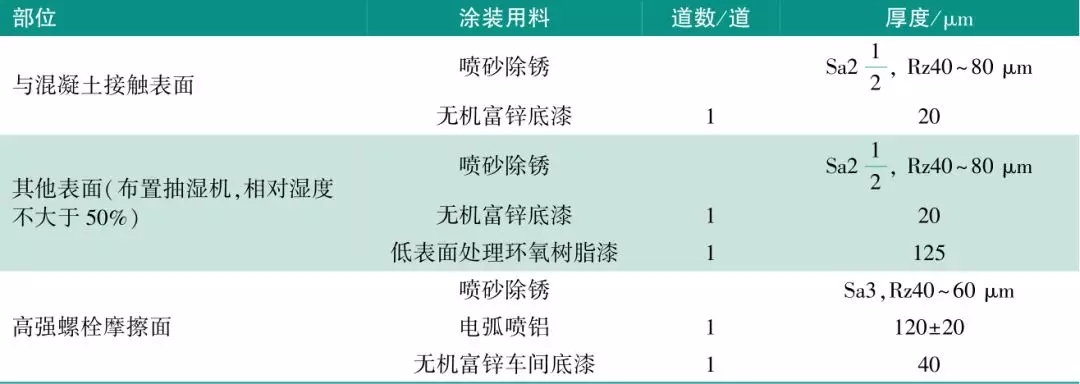

桥梁标准中可选择的防腐配套体系较多,设计方可以根据钢桥所处的腐蚀环境和预期的防腐寿命,正确地选择与之匹配的涂装配套体系。但是防腐配套方案的创新设计,如不充分论证其合理性,就极有可能造成资源浪费、环境污染和质量隐患。如表2中的一份设计体系中就有4处不妥,详情如下:
对于涂料制造厂来说,桥梁标准中的最常用涂料是成熟产品,对其固化机理及涂料施工性能都掌握得很清楚。通常出现质量问题的涂料是技术指标未在标准中明确的新品种或新涂料的首次应用。这些涂料由于缺少足够的应用经验,施工时出现的问题无法或难以找到合适的解决办法,例如:
(1)冷喷锌涂料的配套性差。
冷喷锌涂料防腐性能高于目前的富锌漆,可以做底漆也可以独立使用。冷喷锌涂料生产厂家较少,其中还有部分厂家仅生产这单一涂料,而不能生产传统涂料,所以形成不了涂料的配套体系。大部分生产传统涂料的涂料厂家不会生产冷喷锌,但国内常规的配套形式又是底中面三层涂料。所以只能2家涂料做配套,本公司在施工某桥前也提前在试板上做了实验,但一到实际施工时就出现了气泡、涂层附着力差等问题(见图3)。由于工期有限,某桥最后的解决方案是配套体系中使用的产品完全出自同一个厂家(见图4)。
目前,该涂料的配套性已经解决,它可以与多厂家的特定型号配套使用。

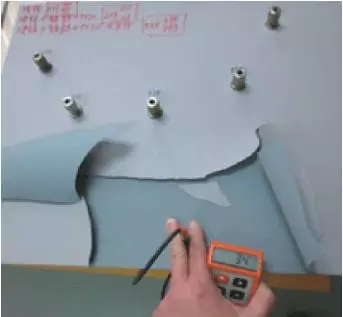

图3 涂层附着力差

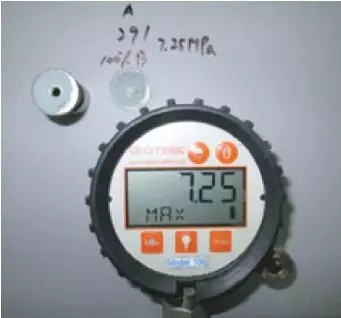

图4 涂层附着力良好
(2)环保型聚硅氧烷面漆涂层脱落。
国内钢桥首次应用了环氧富锌+环氧云铁中间漆+聚硅氧烷面漆这一涂装体系,由于涂料供应商对新产品性能认识不足,涂装施工时无法给出正确的指导,致使在施工过程中遇到了针孔、涂层脱落等诸多问题,经过大量的实验才发现了关键控制因素:一是施工时增加漆膜厚度,聚硅氧烷是厚浆型环保涂料,但某桥的设计厚度为30μm,喷涂太薄涂层较难成膜;二是调整合理的温度与湿度,硅氧烷面漆固化时需要较高的湿度、温度,与当时施工时较低的相对湿度和温度不匹配。在此两点关键因素得以控制后,生产的杆件没有再出现脱落现象。
(3)水性富锌底漆IC531涂层附着力差。
早在18年前本公司就使用过水性富锌底漆IC531,该涂料对施工环境、工件表面清洁度要求较高。由于对其认识不深,涂料厂技术服务人员也没有过多强调施工要点,造成施工后涂层脱落,出现大面积返工。从此本公司员工可谓是谈水性色变,监理和业主也对该水性涂料质量产生质疑,一种新型环保涂料刚刚在钢桥梁领域出现就遭到了强烈的人为抵制。
涂料生产厂家是长效防腐施工各相关单位中最专业、最了解涂料性能的一方,所以更应当承担起推广、传播涂装知识的责任。关于一种新涂料的推广,应让不同的用户(设计方、业主、监理管理方、施工单位使用方)掌握他们应该知道的相关涂料性能,而且新产品推广前应有足够的实验数据。另外,涂料厂家不仅仅是材料供应商,更应该做好现场施工的技术指导工作。
承担大型钢桥防腐的施工单位都具有专业资质。这样企业有自己独立完善的质量保证体系。桥梁工程防腐涂装施工前有交底会,各方将有异议的地方进行沟通确定。施工时注意表面处理质量、涂装环境、涂装时间间隔等,一般就不会有质量问题。通常,施工人员临时变动、设备出现问题没有及时被发现、工期紧张就比较容易发生质量问题。
建议涂装施工做好以下几点:(1)施工工期应充分考虑涂装工期,合理安排,尽量避免抢工期;(2)注重环境条件的控制;(3)做好喷砂与喷漆以及喷涂各涂层之间的衔接;(4)人员变化时技术交底,增加检查频次,定期培训,定期检修更换设备及配件;(5)积极开发智能设备代替人工,改善劳动条件和劳动环境。
4 钢桥长效防腐涂装展望
伴随国家创新、协调、绿色、开放、共享五大发展理念的引领,钢制桥梁防腐也将会在不久的将来发生革命性的变化。
沪公网安备 31012002002175号
打开微信,点击右上角的"+",选择"扫一扫"功能, 对准下方二维码即可。
